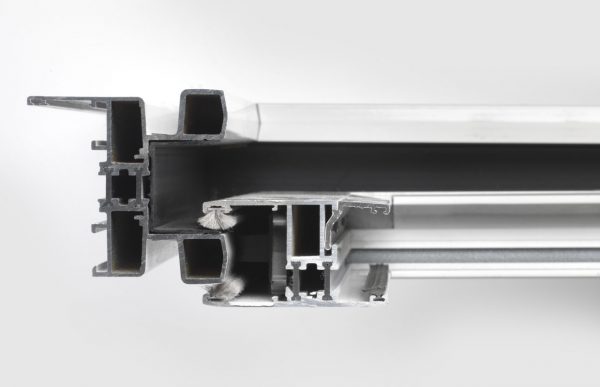

Slide 80

Categoria:

Descrizione

Descrizione tecnica del sistema

Lega profilati estrusi: 6060 (UNI 9006/1)

Stato di fornitura: TA 16

Tolleranze dimensionali e spessori: UNI 3879

Tipo di tenuta aria – acqua: Spazzolino con pinna centrale HI – FIN

Tenuta all’aria: classe c3

Tenuta all’acqua: classe e4

Resistenza ai carichi del vento: classe v3

Applicazione vetro: con fermavetro – spazio utile da 10 mm a 34 mm / a vetro infilare – spazio utile da 10 mm a 25 mm

Dimensioni base:
Spessore telaio fisso 2 binar: 76 mm
Spessore telaio fisso 3 binari: 131 mm
Spessore telaio mobile (anta): 41.4 mm
Altezza sede del vetro: 20 mm

Spessore sovrapposizione al muro dei telai fissi: 25 mm

Tipologie costruttive: i profilati consentono la costruzione di infissi a scorrere a due, tre, quattro ante su 2 e 3 binari di scorrimento, inoltre c’è disponibilità di telai per abbinamento ai sistemi Domal break 52 ed Extrathermic 62
