Descrizione
Descrizione tecnica del sistema

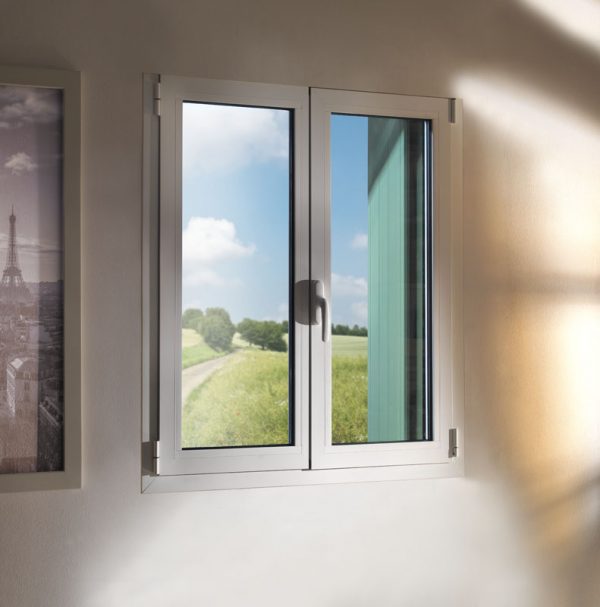

Impiego: Permette la costruzione di finestre e portefinestre ad una o più ante a battente con eventuali specchiature fisse, aperture wasistas, finestre ad anta ribalta, finestra ad anta scorrevole-ribalta, nonoblocchi, finestre con anta a scomparsa e vetrate di grandi dimensionicon pilastrini, sono previsti inoltre speciali profilid’accoppiamento per consentire l’inserimento di aperture scorrevoli.
Profilati estrusi: lega d’alluminio 6060.
Stato di fornitura: T5 secondo le norme UNI EN 515.
Sistema di tenuta aria, acqua e vento: giunto aperto per bilici, finestre, portefinestre ed aperture esterne
Fissaggio tamponamenti: fermavetro con inserimento a scatto e/o baionetta (fermavetro antieffrazione).
Altezza sede tamponamento: profondità utile 22 mm.
Spessore tamponamento inseribile: variabile in funzione del tamponamento e delle guarnizioni da 11 a 40 mm.
Dimensione del sistema: Telaio fisso sezione mm 50.2 / Profondità anta: 58.2 mm Sormonto interno: 8 mme complanarità esterna.
Scanalatura tra i profili: 5 mm
Sovrapposizione anta-telaio: 5.5 mm / Alette sovrapposizione telaio Z o T: minimo 26 mm
Taglio termico: Realizzato con barrette in polliamide da 20 mm
Guarnizioni: In gomma sintetica EPDM, DUTRAL, SILICONICA
Accessoristica: A camera europea
Caratteristiche prestazionali:
permeabilità all’aria: classe 4
tenuta all’acqua classe E 900
resistenza al vento classe C5
Trasmittamza termica: UF medio: variabile da 3,00 a 2,80 W/mqk
